如何能看懂建筑施工图纸？

一、识图

1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等

二、建筑图纸符号大全

在建筑设计图中：

l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。

5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。

7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。

8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。

建建筑图纸审查要点：

工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

一、熟悉拟建工程的功能

图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸

建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸

建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。

熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2、1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。

四、检查施工图中容易出错的地方有无出错

熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下：

1、检查女儿墙砼压顶的坡向是否朝内。

2、检查砖墙下有梁否。

3、结构平面中的梁，在梁表中是否全标出了配筋情况。

4、检查主梁的高度有无低于次梁高度的情况。

5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。

6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。

8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约2×1mm肋厚。

9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。

10、当设计要求与施工验收规范有无不同。如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。

11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。

12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。该资料由三维建筑网整理上传

五、审查原施工图有无可改进的地方

主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。

1、从有利于工程施工的角度提出改进施工图意见

①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。

②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。

③当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。

④露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。

2、从有利于建筑工程质量方面，提出修改施工图意见。

①当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合砂浆，以增加粘结力。

②当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁、沉池水池内壁增加水泥砂浆防水层，以提高防水质量。

3、从有利于建筑美观方面提出改善施工图

①若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。

②检查外墙饰面分色线是否连通，若不连通，建议到阴角处收口；当外墙与内墙无明显分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰。

③当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小。

④当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900，若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观。

三维建筑网⑤当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。

按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路，会有计划、全面地展开识图、审图工作。

建筑“八大员”哪个岗位最吃香？

首先，建筑八大员包括：施工员、质量员、安全员、标准员、材料员、机械员、劳务员、资料员。

其次，建筑八大员都是工程建设过程中不可或缺的岗位，一个工程项目的开展，需要各个岗位的协作和配合，没有孰优孰劣之分。

然而，不同岗位确实在工作要求、工资待遇、发展方向上有些区别。综合来看，以下几个岗位比较吃香。

1.施工员

施工员刚入行工资不高、劳动强度大，但发展前景可观。

通过考建造师等执业资格证，后期有望出任项目经理，拿到一万起步的月薪。

想要晋升项目经理、包工头等，对于社交能力和个人吃苦能力要求比较高，比较适合男孩子。

2.标准员

主要承担工程建设标准实施组织、监督、效果评价等工作

整体工作较轻松，有时间来发展个人副业或考证。

基本工资工资5000到8000左右，偶有额外收入。

3.材料员

材料员负责对项目的材料进场数量的验收，出场的数量、品种记录。日常和甲方打交道的机会多，因为涉及很多基础物质的选择和把控，整体油水较大。正常工资在5000~10000之间。

4.造价员

造价员的工作环境多在室内，没有风吹日晒之苦，比较适合女孩子，就是各项计算工作需要细致操作，有点费脑力。不过造价工作的薪资待遇还是比较好的。正常工资也在5000~10000之间。

最后，建筑八大员考试难度不大，证书含金量一般。想要在行业内长久或向上发展的工程人，要尽快规划考取二级建造师、一级建造师、监理工程师、造价工程师等高含金量的执业资格证。

到建筑工地做实习施工员要做些什么？要学哪些东西？有什么方法迅速上手？

施工员主要做什么，在前期有类似回答不再赘述，下面进行第二个问题和第三个问题的回答，初入职场你要学习啥呢：

1.有人说学校学的东西没有用，基本都是过时的知识点和理论东西在现场会被看着另类，这样说的兄弟都是学渣之类的拉你下水或者说不想让你超越他，你在学校专业基础基础上可以根据项目的工程性质进行学习，比如高层住宅就要好好翻阅住宅施工规范，梁板混凝土不同标号如何处理？当梁的集中标注和原位标注不同时候如何取值？卫生间、厨房灯有水房间无下沉标识是否要修改等，在这些基础上去查阅各种规范和在有业余期间可以备考二级建造师学习CAD和office基本办公软件的操作，为以后工作做铺垫

2.成功的路上没有捷径，做工程也是同样的，作为年轻施工员没有3个以上的工地实践是不能纵览全局的，因为好多工艺你没有接触过更不知道碰到问题如何解决，比如上个工地接触的的都是煤矸石空心砖，这个工地突然填充墙材料是加气混凝土砌块，对于加气混凝土施工要点、组砌方式你都要重新去查询去学习，然后指导实际施工！成长的财富是无法复制的

3.最后就是施工仪器的操作，你或许在学校接触过全站仪、水准仪但是在实际施工中要复杂的多，这时候你就要深入实际施工现场看师傅是如何操作的，碰到实际问题又 是如何解决的，比如实际高程点的转换，你是一个点一个点传递有闭合的操作码，梁板钢筋绑扎箍筋弯钩为何是在梁的上部拐角呢

建筑施工员的具体工作是什么？辛苦不辛苦？

施工员作为项目经理左膀或右臂是不可或缺的五大员之一，工作是非常辛苦的，由于本身的建筑市场制度不健全，施工员往往身兼数职，那么一般建筑工地来说他们在忙什么呢，且听小编娓娓道来：

1.测量放线是其最基本工作，也可以说他的工作百分之60%是在做这个，不管严寒还是酷暑有工人干活的地方就有他们矫健的身影

2.现场技术交底、安全质量交底并在施工过程中跟踪检查实际施工是否按图、按规范施工

3.制定周计划安排今天和明天的事情，主要完成哪些工作内容要做到心中有数并合理安排，如实记录实际施工情况

4.协助项目经理做好各种签证和变更的一线数据采集，尽可能为项目争取更多的索赔机会

5.加班进行现场施工作业的轮守，遇到突发情况及时处理，处理不了及时报告给有关部门

6.能为私企老板或者项目经理挡酒，这一环也很重要，俗话说的好三分做七分处，怎么处呢，大部分在酒桌文化上，所以能喝也是其一项本领

零基础怎么学土建造价，学完好找工作吗？

先回答你如果真学会了土建造价，找份工作肯定是不愁的。

但是零基础的话，估计最低要学二年以上时间，因为在学校里专业学习也要学二年专业课+实习。

如你计算机操作熟练的话要好一些，并且还要会CAD, 还要多去工地见习，认识各种建筑材料，知晓材料指导价。知悉施工工艺、规范、学习计价规范等。

最好还要考个造价员资格证，持证上岗。

你有两种途径学习: 报培训班或者到大学里去旁听蹭课。 最好是 直接拜个师傅，会手把手教你，不知道你悟性咋样? 跟个师傅学入门快一点，有捷径，照葫芦画瓢，上手快。缺点就是没系统学习好几门的基础课、底子不牢。这个需要你多买书、晚上多看，不明白地方就搞清楚问明白。

希望你学业有成！

建筑工程中，怎么看懂建筑钢筋图纸？

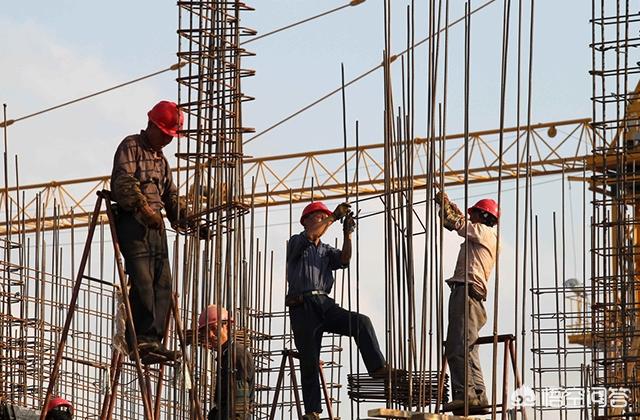

建筑物基本上都是钢筋混泥土结构，在工地上我们经常会看到，老师傅手里拿着钢筋图纸，仔细的看着。如果你还不会看钢筋图纸，那么这位20年老师傅，用3分钟教你学会看懂，看完绝对会。

一、钢筋基本信息

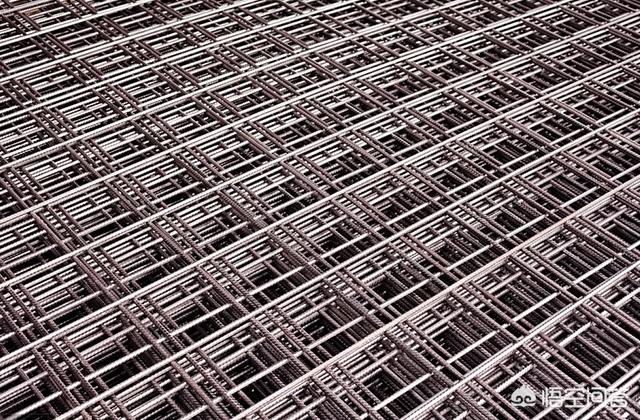

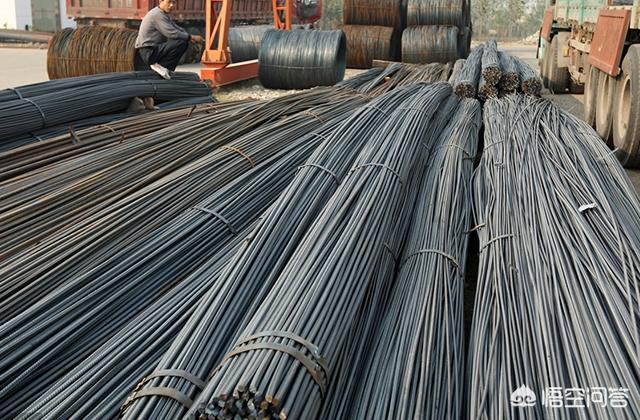

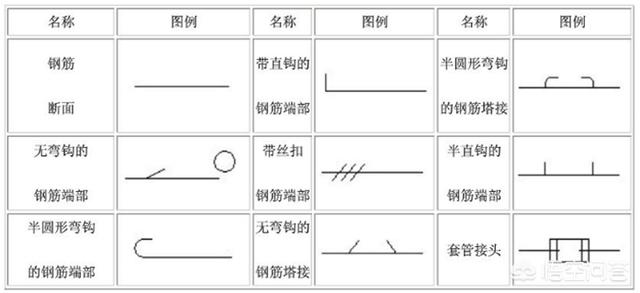

1、钢筋图例

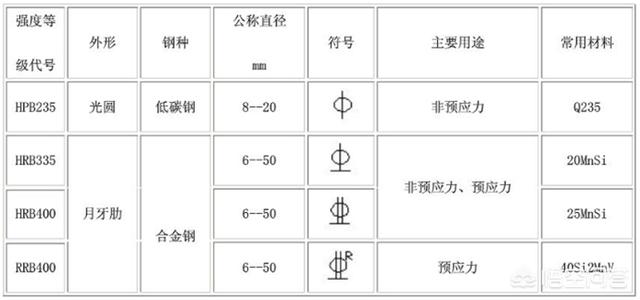

2、钢筋强度等级

二、钢筋的标注

1、标注钢筋的根数、直径、等级

例：3Ф20

3：表示钢筋的根数

Ф：表示钢筋等级直径符号

20：表示钢筋直径

2、标注钢筋的等级、直径和相邻钢筋中心距

例：Ф8 @ 200

Ф：表示钢筋等级直径符号

8：表示钢筋直径

@：相等中心距符号

200：相邻钢筋的中心距（≤200mm）

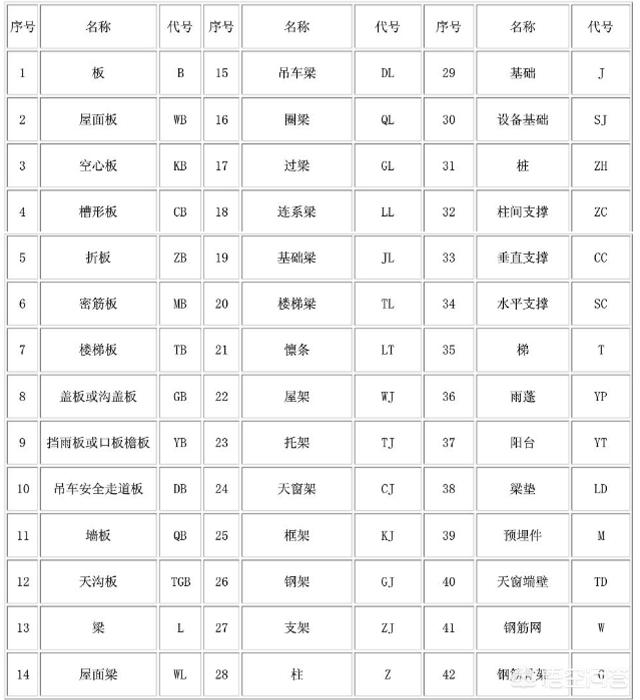

三、常用的构件代号

四、钢筋的表示方法

1、箍筋表示方法

⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

2、梁上主筋和梁下主筋同时表示方法

⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法

⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法

⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

5、梁下部钢筋表示方法

⑴ 4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。

五、查看钢筋图纸

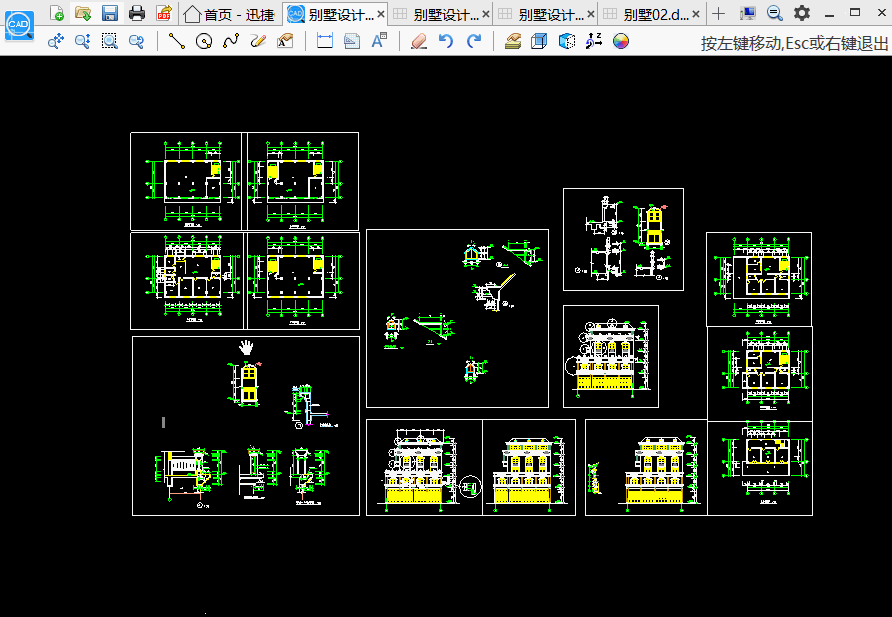

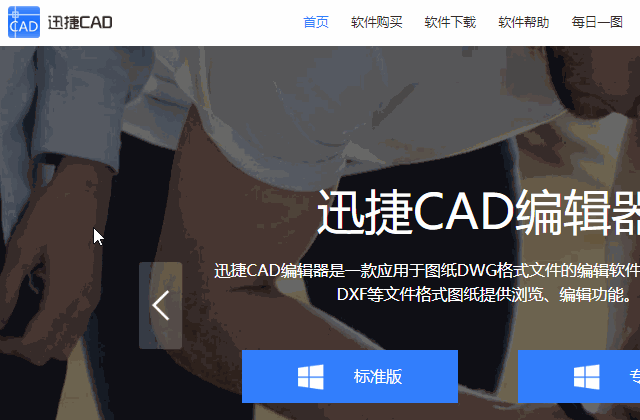

我们在查看钢筋图纸时，如果还没有打印出纸质的，那么就需要在电脑上查看了，图纸都是CAD文件，并不像图片那样可以直接打开，需要借助迅捷CAD看图来完成。是的，这一个专门免费查看图纸的工具。

打开进入工具中，可以直接从电脑里找到CAD文件，双击就能快速打开查看，滑动鼠标可进行图纸缩放，查看图层一目了然。还有一些特色的功能，如：变换图纸背景色、切换渲染方式、旋转图纸等。

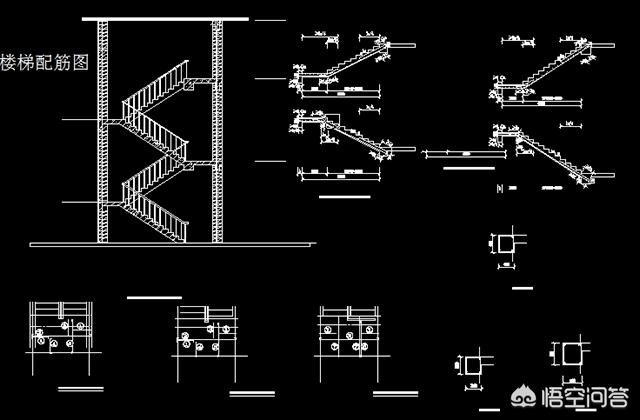

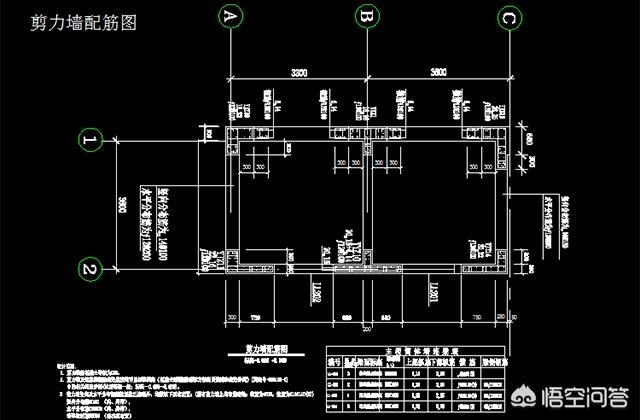

六、钢筋练习图纸

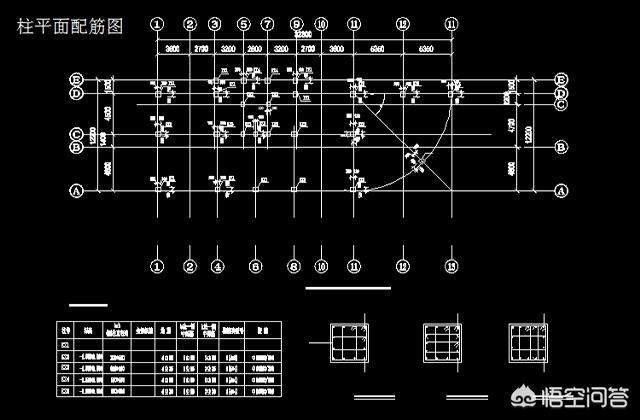

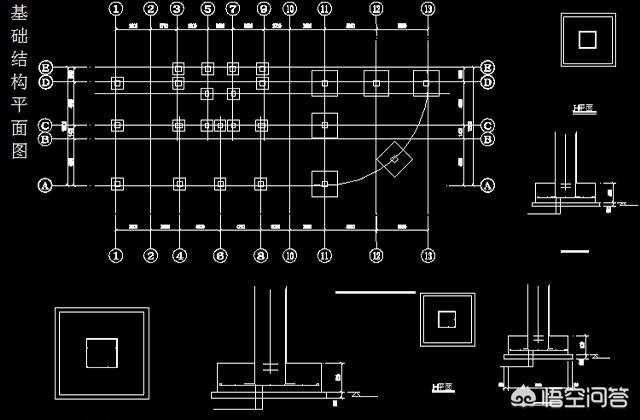

那么接下来给大家准备了几张基础的钢筋图纸，试着练习一下能不能看懂。

怎样提高建筑识图能力？

每天抱着图集只要有时间就看只要有时间就看相信很快就搞定了我这里有16G的电子版可以分享给你的
